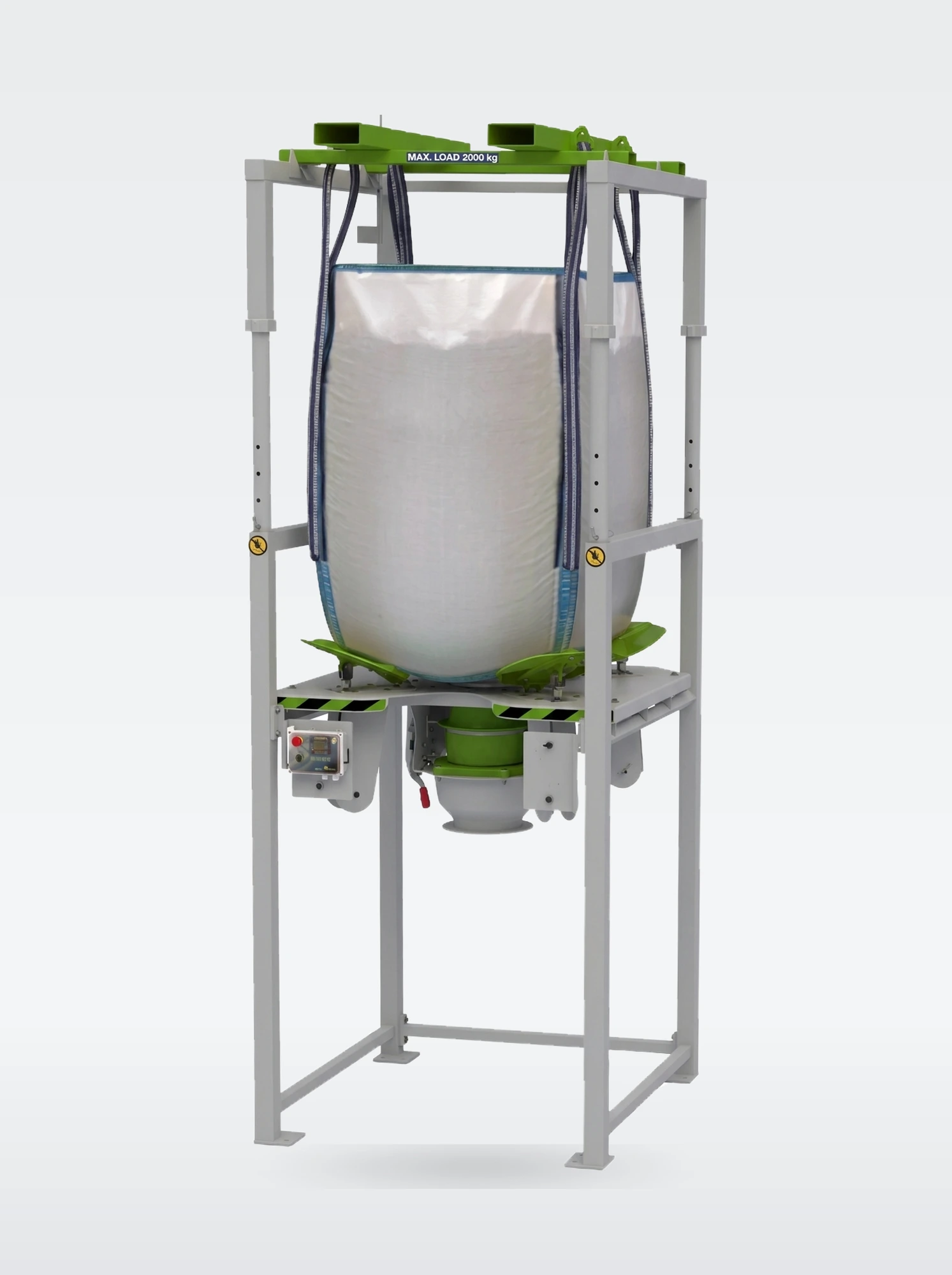

Big-Bag Boşaltma Sehpaları
SPBBE-ADS toz önleme sistemli, sızdırmaz ve modüler Big-Bag (FIBC) boşaltma istasyonları.
Toz veya granül halindeki malzemelerin Big-Bag'lerden (FIBC) tozsuz ve güvenli bir şekilde boşaltılması için tasarlanmış endüstriyel boşaltma istasyonudur. Yükleme ekipmanının çalışma yüksekliği dikkate alınarak farklı Big-Bag boyutlarına göre uyarlanabilen modüler yapısıyla maksimum esneklik sunar.
Teleskopik toz önleme borusuna sahip yaylı sızdırmazlık halkası, açma haznesi, boşaltma hunisi, elektrikli vibratör ve esnek sızdırmazlık körüğünden oluşan SPBBE-ADS; çimento, kalsit, plastik granül, pigment, kuru harç ve kimyasal tozların prosese temiz ve kontrollü aktarılmasını garanti eder.
- 01
Big-Bag (FIBC), forklift (S/C modelleri) veya entegre elektrikli vinç ve monoray (M modeli) yardımıyla kaldırma traversine asılarak sızdırmazlık halkası üzerine yerleştirilir.
- 02
Operatör, güvenli erişim sağlayan gözetleme ve müdahale kapağından Big-Bag'in boşaltma ağzını çözer; yaylı teleskopik toz önleme mekanizması çuval ağzını gererek sızdırmazlığı sağlar.
- 03
Boşaltma hunisi üzerindeki 0.26 kW elektrikli vibratör ve opsiyonel pnömatik torba masaj sistemi devreye girerek köprülenme yapan veya topaklanan malzemelerin akışını hızlandırır.
- 04
Malzeme Ø273 mm çıkış ağzından vidalı konveyör, yıldız besleyici (rotary valf) veya pnömatik taşıma hattına tozsuz şekilde aktarılır.

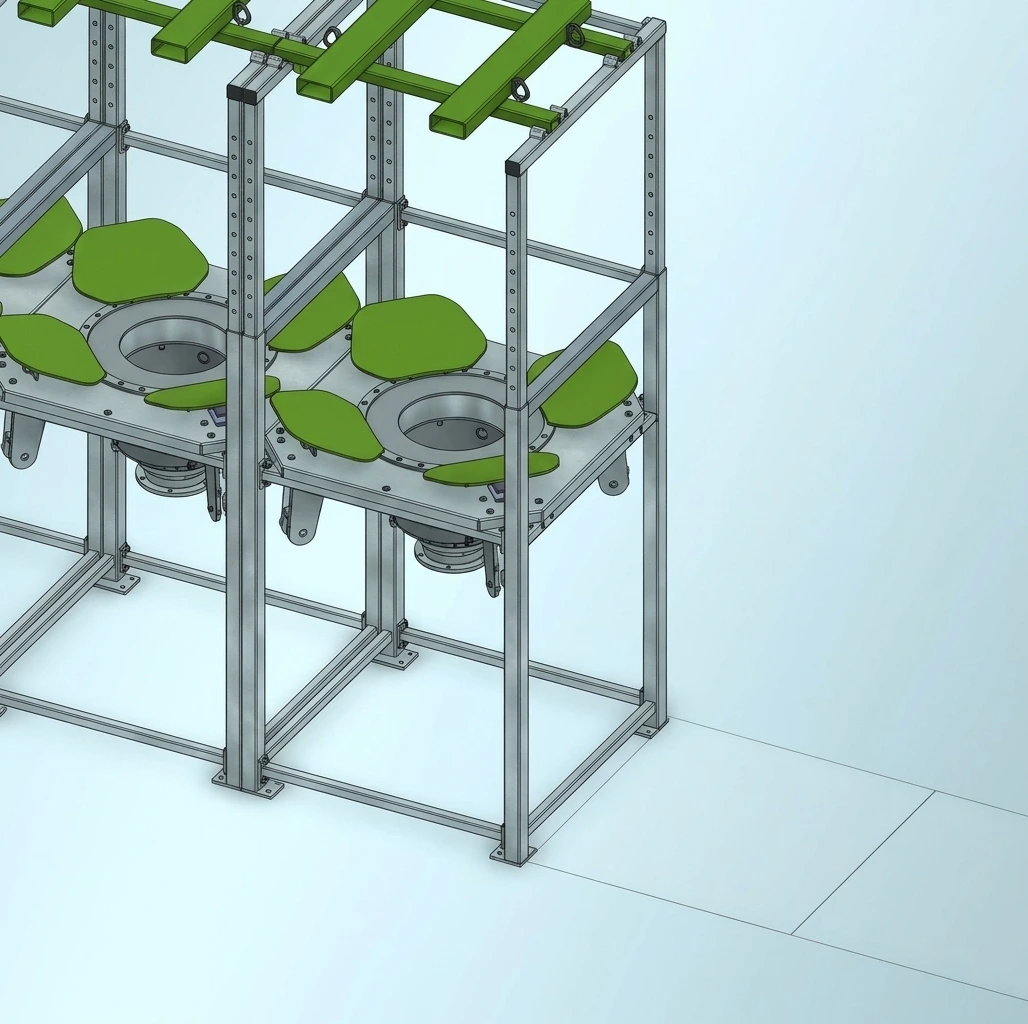

- Minimum bakım gereksinimi ve uzun ömürlü ağır hizmet tasarımı
- Tozsuz çalışma ortamı ve malzeme kaybının tamamen önlenmesi
- Modüler gövde sayesinde kolay kurulum ve farklı tesislere uyarlama
- Geniş opsiyonel aksesuar yelpazesi ve farklı Big-Bag ebatlarıyla tam uyum
- Maksimum operatör güvenliği sağlayan toz önleme ve açma haznesi
- Prosesin takip eden taşıma ve dozajlama ekipmanlarına doğrudan bağlantı

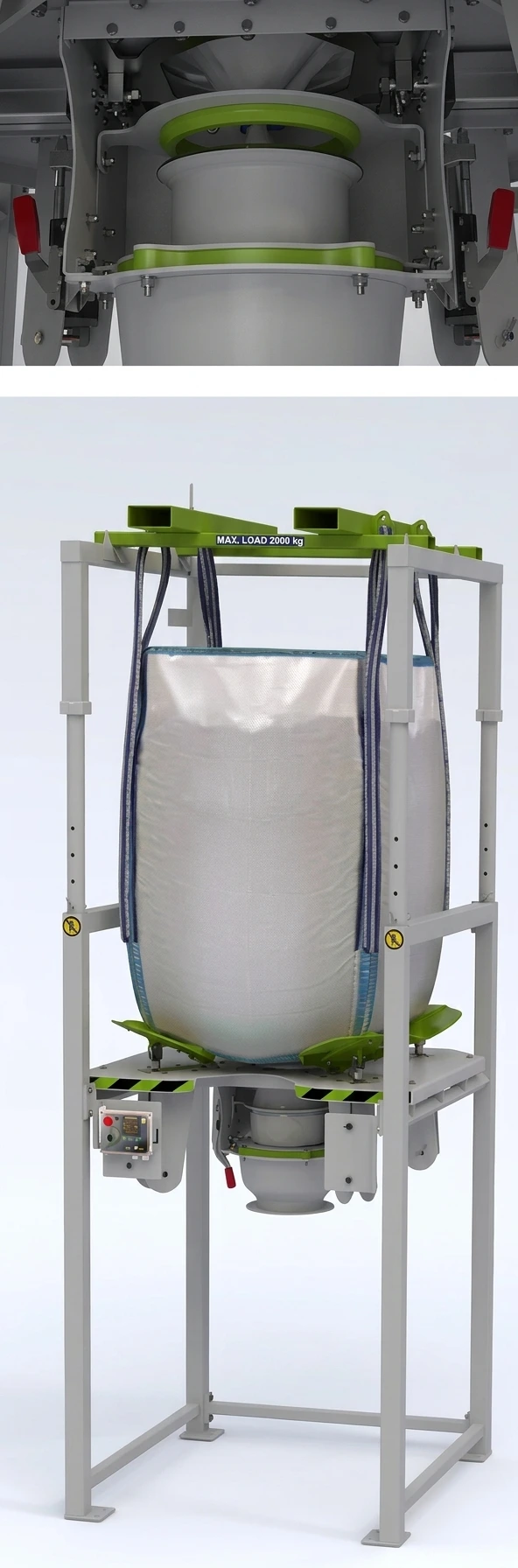

Tozsuz, Güvenli ve Esnek Big-Bag Boşaltma Teknolojisi
Akışı Hızlandıran Vibrasyonlu ve Sızdırmaz Boşaltma Hunisi
Çuval açma haznesi ve entegre toz önleme sistemi sayesinde operatör güvenliği en üst düzeye çıkarılır. Malzeme akışını hızlandıran vibrasyonlu konik huni ve farklı ebatlardaki Big-Bag'lerle tam uyumlu teleskopik yapı sayesinde topaklanan veya zor akan toz malzemeler dahi kesintisiz boşaltılır.
Her Tesis Yüksekliğine Uyum Sağlayan Modüler Gövde
Sağlam, kompakt ve modüler çelik konstrüksiyonu sayesinde mevcut üretim hatlarına kolayca entegre edilir. Forklift, tavan vinci veya entegre monoray vinç ile yükleme seçenekleri sayesinde tavan yüksekliği kısıtlı alanlarda dahi optimum ergonomi ve minimum bakım maliyeti sunar.

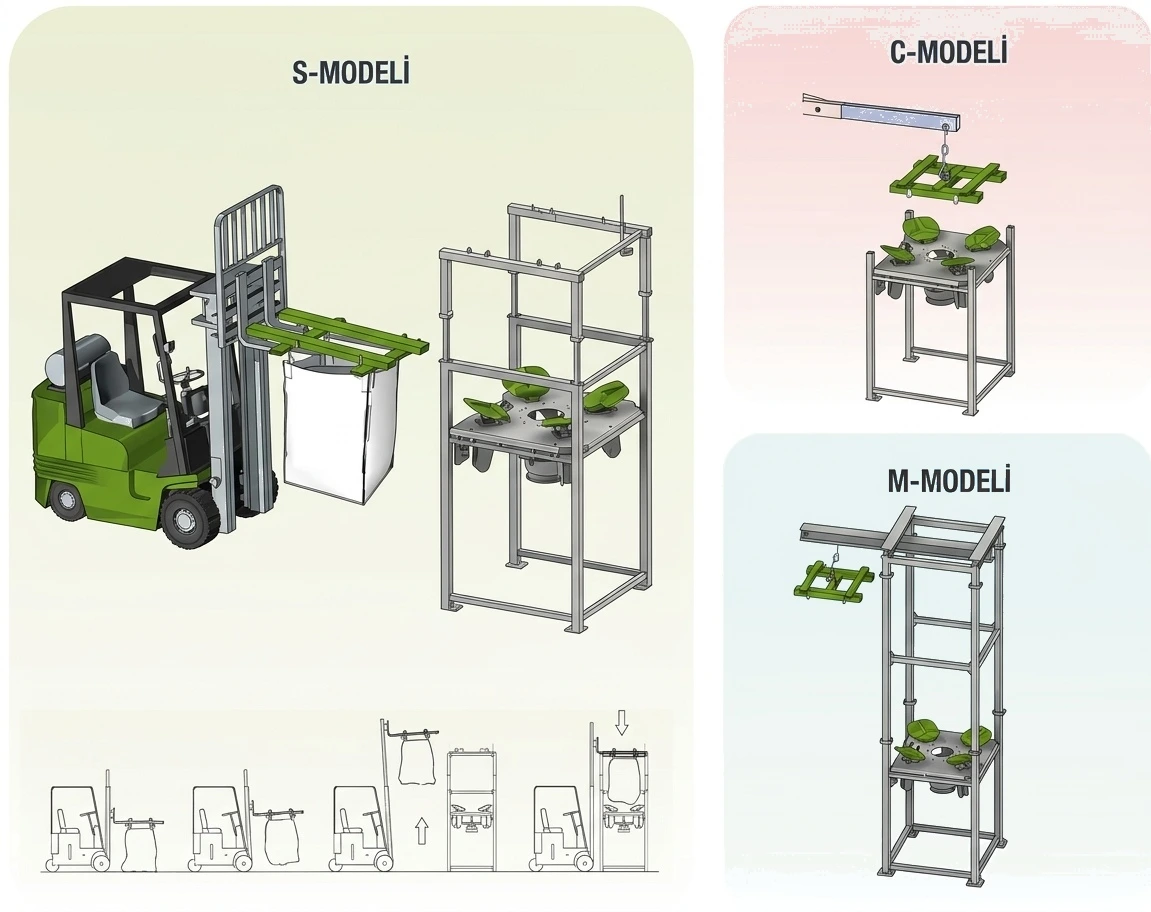

SPBBE-ADS Serisi Konfigürasyonları (S / C / M)
Big-Bag boşaltma istasyonları, modüler bileşenlerden oluşan çerçevelere sahiptir ve çuval yükleme yöntemine göre S, C veya M konfigürasyonlarında üretilir.
S-MODELİ · Kaldırma Traversli Standart Modüler Şase
Standart modüler şase yapısı; Big-Bag'i kaldırmak için sökülebilir bir kaldırma traversi (haç) içerir. Travers, doğrudan bir forklift veya tesis içi tavan vinci yardımıyla kaldırılarak üst şaseye oturtulur.
C-MODELİ · Forklift Kanallı Üst Çerçeve
Big-Bag'in forklift çatalları ile doğrudan kaydırılarak yerleştirilmesini sağlayan özel kılavuz kanallı üst çerçeve ile donatılmıştır. Harici vinç gerektirmeden hızlı çuval değişimi sağlar.
M-MODELİ · Entegre Monoray ve Elektrikli Vinçli
Üst şaseye entegre IPE monoray yürüyüş yolu ve elektrikli zincirli vinç içerir. Forklift trafiğine ihtiyaç duymadan Big-Bag'in yerden kaldırılıp istasyon içine sürülmesini sağlar.
SPBBE-ADS Model Karşılaştırma ve Boyut Matrisi
| Parametre / Model Kodu | Birim | SPBBE-ADS..S | SPBBE-ADS..C | SPBBE-ADS..M |
|---|---|---|---|---|
| Çıkış Ağzı Çapı | mm | Ø 273 | Ø 273 | Ø 273 |
| Maksimum Yükseklik | mm | 3325 – 5375 | 4480 – 5080 | 3630 – 5690 |
| Genişlik | mm | 1650 | 2300 | 2350 |
| Maks. Big-Bag Taban Ölçüsü | mm | 1200 × 1200 | 1200 × 1200 | 1200 × 1200 |
| Maks. Big-Bag Yüksekliği | mm | 700 – 1800 | 1200 – 1800 | 700 – 1800 |
| Maks. Big-Bag Ağırlığı | kg | 2.000 | 2.000 | 2.000 |

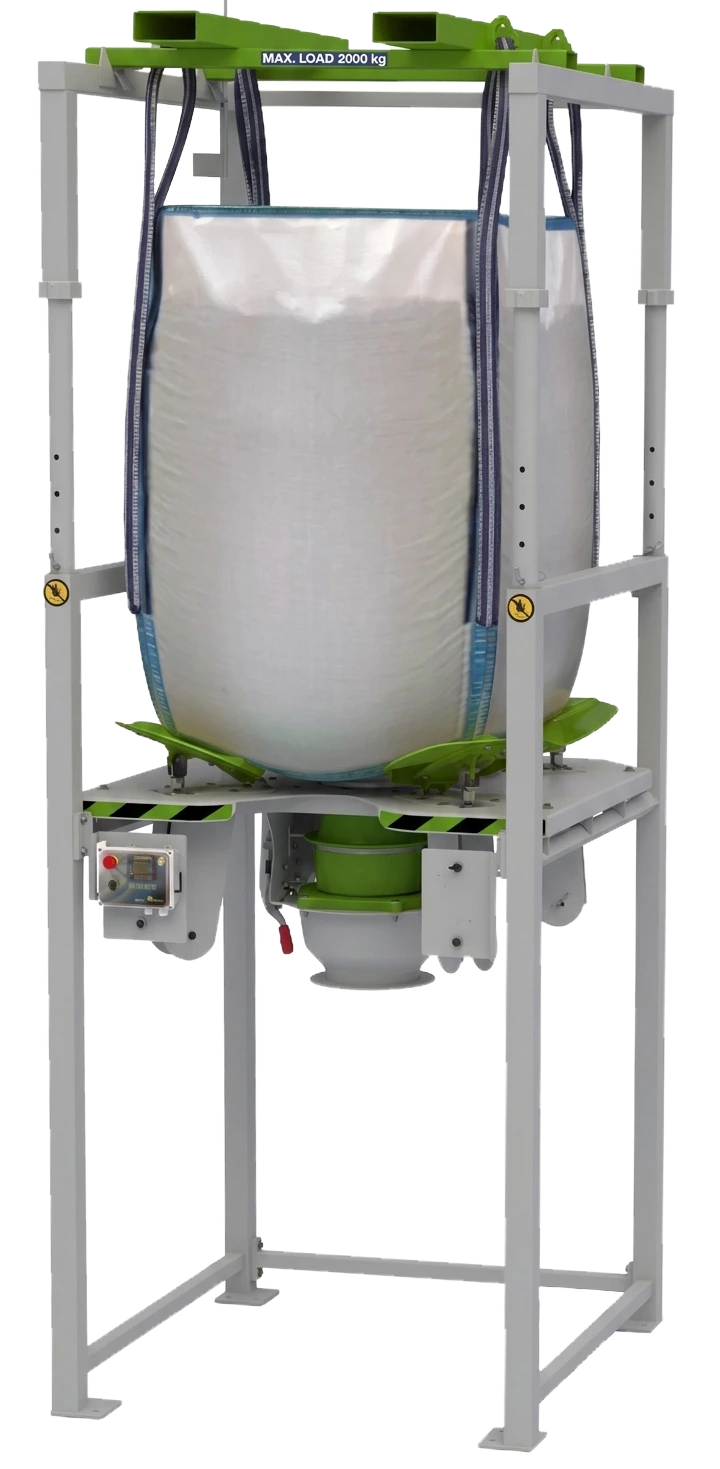

Yapısal Bileşenler ve Standart Teknik Özellikler
123456- 1Teleskopik gövde ve yükseklik ayarlı modüler dikmeler
- 2Sızdırmazlık contalı Big-Bag açma ve müdahale haznesi
- 3Kaldırma traversi (forklift veya vinç askı kancalı)
- 4Toz önleme sistemi (yaylı teleskopik gerdirme mekanizması)
- 5Esnek sızdırmazlık körüğü ve vibrasyon izolasyonu
- 6Elektrikli vibratörlü konik boşaltma hunisi (Ø 273 mm çıkış)
- Gövde yapısı ve malzeme ile temas eden parçalar: Karbon çeliği, AISI 304 veya AISI 316L paslanmaz çelik seçenekleri
- Teleskopik toz önleme borusuna sahip yaylı sızdırmazlık halkası, açma haznesi, boşaltma hunisi, elektrikli vibratör ve esnek sızdırmazlık körüğü
- Standart güç kaynağı: 230/400 V – 50 Hz · 0.26 kW (Elektrikli Vibratör)
Prosesinize Özel Opsiyonlar ve Aksesuarlar

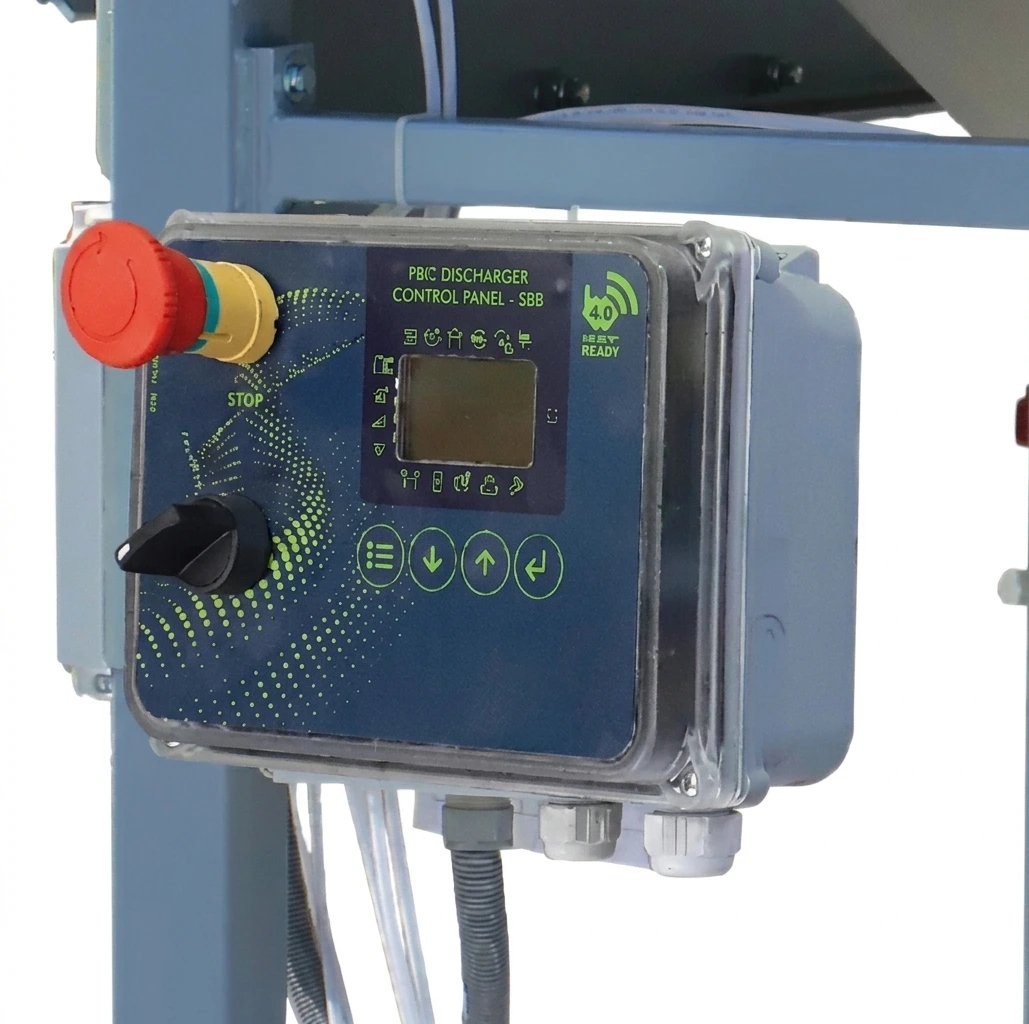

Elektronik Kontrol Paneli
Vibratör çalışma periyotlarını, vinç kumandasını, seviye sensörlerini ve toz toplama filtresi darbe-jet temizleme döngülerini tek noktadan yöneten endüstriyel kontrol panosu.

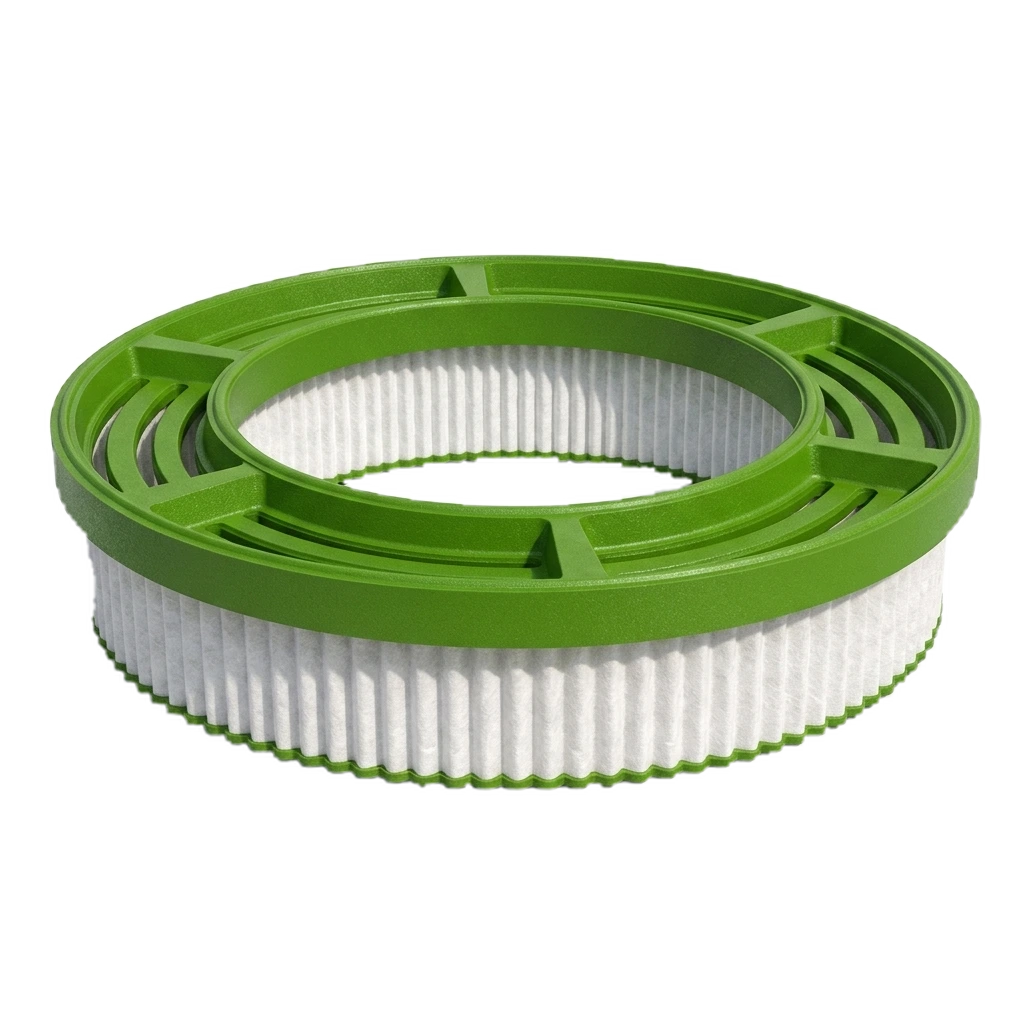

Entegre Toz Toplama Ünitesi
Big-Bag açma ve boşaltma esnasında yükselen ince partikülleri emerek filtreleyen, çalışma ortamını tamamen tozsuz tutan kompakt kartuş filtre ve fan ünitesi.

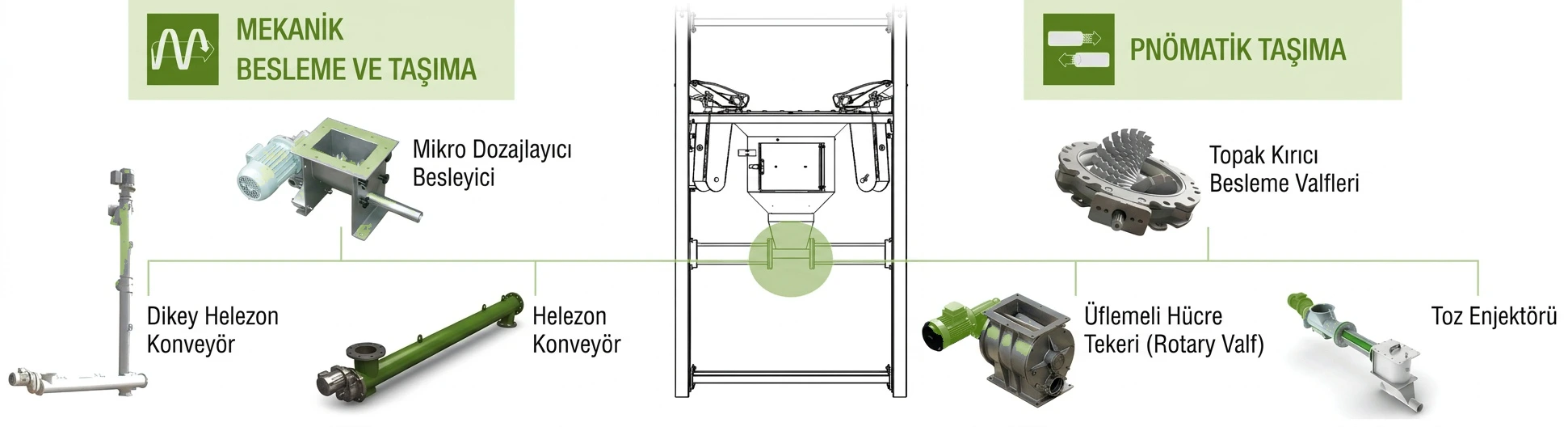

Takip Eden Taşıma ve Dozajlama Sistemleriyle Tam Uyum
SPBBE-ADS Big-Bag boşaltma istasyonunun Ø 273 mm flanşlı çıkış ağzı, altındaki mekanik veya pnömatik ekipmanlara doğrudan bağlanacak şekilde tasarlanmıştır:
Mekanik Besleme ve Taşıma
- Boru tipi veya U-tipi vidalı konveyörler (helezonlar) ve dozaj besleyiciler
- Esnek helezon konveyörler ve dikey yükleyiciler
- Sürgülü klapeler, kelebek vanalar ve yıldız besleyiciler (rotary valf)
Pnömatik Taşıma ve Tartım Hatları
- Vakumlu hammadde yükleyiciler ve merkezi emiş adaptörleri
- Basınçlı pnömatik nakil (dense/dilute phase) enjektör ve hücre tekerleri
- Loadcell (yük hücresi) destekli gravimetrik dozajlama ve tartım sistemleri
Hangi Sektörlerde Kullanılır?
Plastik, kimya ve yapı malzemeleri başta olmak üzere Big-Bag (FIBC) ile toz ve granül hammadde kullanan tüm tesislerde güvenle görev yapar.
Kuru Harç ve Yapı Kimyasalları
Kimya ve Polimer Endüstrisi
Boya, Vernik ve Reçine İşleme
Dökümhaneler ve Metalürji
Cam ve Seramik İşleme
İhtiyacınıza göre doğru boyutlandırılır
- SPBBE-ADS..S (Standart Modüler)
- Yükseklik: 3325–5375 mm · Genişlik: 1650 mm
- SPBBE-ADS..C (Forklift Kanallı Üst Çerçeve)
- Yükseklik: 4480–5080 mm · Genişlik: 2300 mm
- SPBBE-ADS..M (Monoray ve Elektrikli Vinçli)
- Yükseklik: 3630–5690 mm · Genişlik: 2350 mm
- Maksimum Taşıma Kapasitesi
- 2.000 kg Big-Bag (FIBC)
Sahada nerede kullanılır
- Plastik granül, PVC dry-blend, kalsit ve masterbatch boşaltma hatları
- Kuru harç, çimento, alçı ve yapı kimyasalları tesisleri
- Kimya, boya, vernik, pigment ve reçine işleme hatları
- Dökümhaneler ve cam işleme tesisleri hammadde besleme
Sıkça Sorulan Sorular
SPBBE-ADS Big-Bag boşaltma sehpasında S, C ve M modelleri arasındaki fark nedir?
SPBBE-ADS..S modeli sökülebilir kaldırma traversine sahiptir ve forklift veya harici tavan vinciyle yüklenir. SPBBE-ADS..C modeli, forklift çatallarının doğrudan içine girdiği kılavuz kanallı üst çerçeveye sahiptir. SPBBE-ADS..M modeli ise üzerinde entegre IPE monoray yürüyüş yolu ve elektrikli zincirli vinç barındırır; Big-Bag'i forklifte ihtiyaç duymadan yerden kaldırıp istasyon içine alır.
Toz önleme sistemi (ADS) nasıl çalışır?
Yaylı teleskopik sızdırmazlık halkası, Big-Bag'in boşaltma ağzını çevreleyerek aşağı doğru gerdirir ve esnek körük ile sızdırmaz bir kanal oluşturur. Böylece operatör çuval ağzını açarken veya malzeme akarken dış ortama toz sızması tamamen engellenir.
Gıda veya korozif kimyasallar için paslanmaz çelik üretim yapılabiliyor mu?
Evet. SPBBE-ADS serisi standart karbon çeliğinin yanı sıra malzeme ile temas eden yüzeylerde veya tüm gövdede AISI 304 ve AISI 316L paslanmaz çelik olarak üretilebilmektedir.
